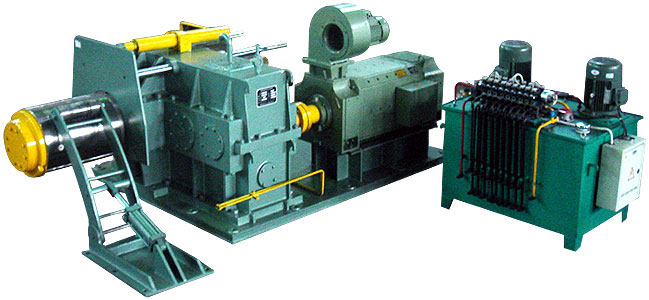

收卷机

本厂生产的收卷机主要用于轧钢机械中带钢的卷取,其主要部分由动力控制系统、涨缩机构、接料装置及液压控制系统构成。










一、 收卷机的工作原理

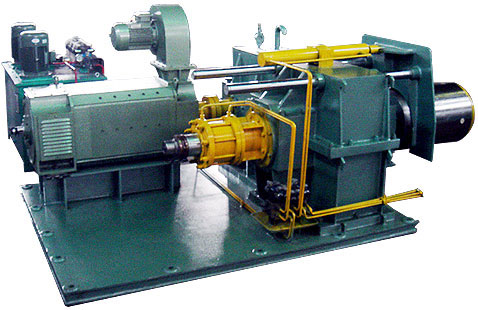

1、卷紧动力由电动机通过减速器带动卷头(下称涨力头)转动,通过电机控制以保证卷板的线速度与轧机输出的轧制钢板的线速度同步。

2、涨力头的涨缩和卸卷是通过液压系统的控制来实现的。

⑴收卷工位

收卷时,推板油缸处于后缩位置,推板后移,涨力头外露,涨缩油缸后缩,通过拉杆拉动扩张器使涨力头弓形板向外撑开,此时涨力头外径由用户自定,连接钢板即可收卷。

⑵取卷工位

收卷机涨力头推杆在涨缩油缸的动作下前移,推动扩张器使涨力头弓形板回缩,松开已收卷的钢板卷筒,接料小车向涨力头方向移动到达卷带下部,顶起接料装置向上与卷带下部靠拢,然后推板油缸活塞向前运动,推板向前推出,将已收卷好的钢板卷筒推离收卷机,同时接料小车向外与推板同步移动。


注:控制涨缩油缸的按钮应采用自复位式按钮。

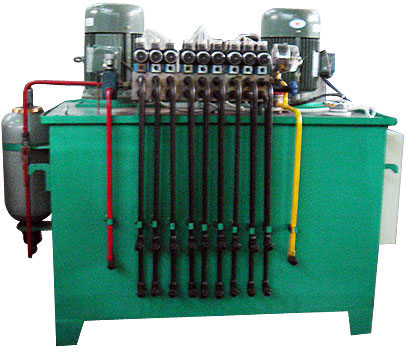

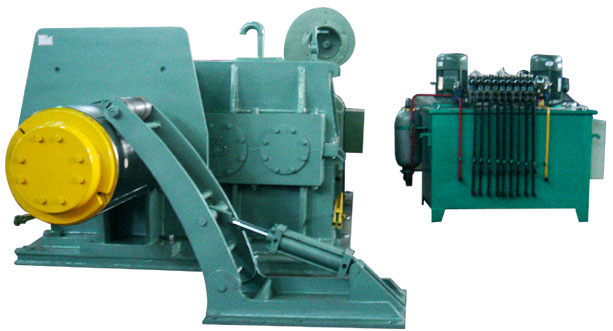

二、 收卷机用的液压站

1、本液压站主要用于收卷机中涨力头的涨缩、钢卷的卸卷、小车的进出及升降。

2、其主要参数如下:

工作压力:5MPa

电机 功率:5.5KW

转速:1440r/min

叶片泵 流量:16升

转速:800~2000r/min

额定压力:10MPa

溢流阀的调节压力:0~10MPa

电接点压力表的调节压力:0~25Mpa








三、 收卷机维护与保养

1、润滑

减速器箱体中注入齿轮油,齿轮油规格为N100,使用3个月后换油,其后每半年换油一次,使用期间,每星期检查油尺,如低于油标,应加到规定值。

涨力头推板滑动轴承处,每班加油2~3次,润滑油为30号机械油。

2、液压站使用三个月后更换液压油,以后每半年检查油质,每年更换一次。经常检查油箱液位,不得低于油标规定的数值。
